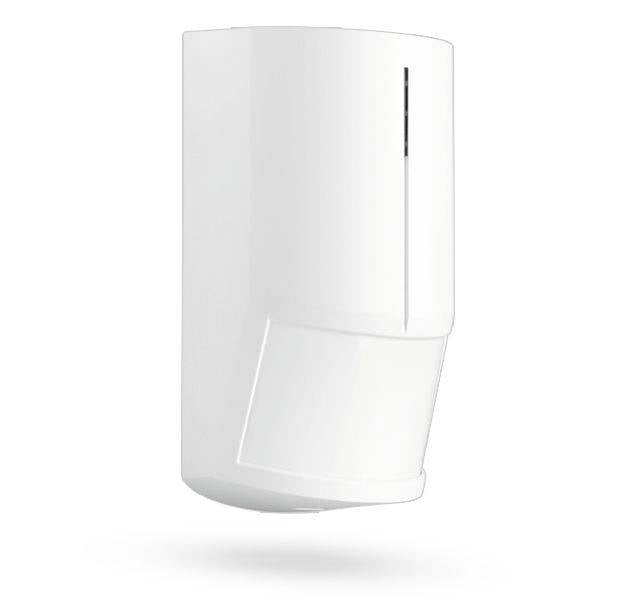

JA-80P

Serviceanleitung für JA-80P

1 Installation

Die Installation von Oasis-Komponenten ist ausschließlich zertifizierten Installateuren des Händlers vorbehalten. Der Detektor kann an einer flachen Wand oder in einer Raumecke angebracht werden. Vermeiden Sie Objekte, die die Temperatur schnell ändern können, wie z.B. elektronische Heizgeräte, Gasinstallationen usw., die im Erfassungsbereich platziert werden. Bewegliche Objekte, die sich der menschlichen Temperatur nähern, wie z.B. Vorhänge, die über oder hinter einem Heizkörper angebracht sind, sollten ebenso vermieden werden wie Haustiere. Setzen Sie den Detektor nicht mit der Linse in direktes Sonnenlicht oder Scheinwerferlicht und vermeiden Sie Ventilatoren oder zugige Bereiche. Halten Sie den Detektor von Metallgegenständen fern, da diese das Funksignal und die Kommunikation negativ beeinflussen können.

Öffnen Sie das Gehäuse des Detektors durch Drücken der Lasche. Vermeiden Sie es, die Elektronik zu berühren oder die Antenne zu beschädigen.
1. Entfernen Sie die Platine die mit einer internen Lasche festgeklemmt ist. Stecken Sie die Schraubenlöcher durch das Gehäuse des künstlichen Auges. Mindestens eine Schraube sollte durch den manipulationssensitiven Bereich gesteckt werden
2. Schrauben Sie die Bodenplatte an die Wandetwa 2 Meter über dem Boden (senkrecht mit der Lasche nach unten) Bringen Sie die Leiterplatte wieder in ihre ursprüngliche Position.
a. Schließen Sie die Batterien noch nicht an und lassen Sie das Gehäuse offen. Folgen Sie nun der Anleitung des Bedienfelds oder des Empfängermoduls. Das grundlegende Einleseverfahren ist wie folgt:
b. Rufen Sie den Einlesemodus am Bedienfeld auf, indem Sie im Servicemodus die Ziffer 1 eingeben.
c. Legen Sie die Batterien in den Melder ein und aktivieren Sie sie, damit sich der Melder in das System einlesen kann. Beenden Sie den Einlesemodus durch Drücken von "#".
Um einen Melder einzulesen, der bereits durch eine Batterie aktiviert wurde, deaktivieren Sie die Batterien des Melders und drücken Sie den Sabotageschalter, um die Karte zu entladen. Nach dem Entladen ist der Detektor nach 1 Minute wieder einlesebereit. Nach der Reaktivierung der Batterien leuchtet die LED des Detektors noch 1 Minute lang.

2 DIP-Schalter

NORM / HOCH: wählen Sie die Empfindlichkeit von Fehlalarmen. Die Position NORM kombiniert eine sehr gute Immunitätszeit mit einer schnellen Sensorreaktion. Die Stellung HIGH positiv ergibt eine geringere Empfindlichkeit gegenüber Fehlalarmen in Kombination mit einer langsameren Reaktionszeit des Sensors. Diese Einstellung wird für problematische Installationen verwendet.
Warnung: Die meisten Fehlalarme werden durch eine schlechte Positionierung/Projektion des Detektors verursacht.
INS / DELDEL sorgt für eine Verzögerung der IN / OUT-Schleife bei Eintritt des Objekts. INS gibt dem Melder eine sofortige Alarmaktivierung, wenn das System scharf ist. Dieser DIP-Schalter (INS/DEL) gibt nur dann eine natürliche Reaktion, wenn der Melder als Oasis Alarmmelder eingelesen wird. Er gibt auch keine, wenn der Melder über einen UC-8x oder AC-8x Empfänger eingelesen wird.

3 Testen des Melders

15 Minuten nachdem der Melder mit seinem Gehäuse verriegelt wurde, gibt die LED des Melders ein Lichtsignal und eine Benachrichtigung an die Zentrale ab, sobald er durch eine Bewegung aktiviert wird. Die Stärke des Signals kann auf dem Code-Bedienfeld abgelesen werden.

4 5 Minuten/1 Minute Batteriesparmodus

Um die Batterien zu schonen, schaltet der Detektor nach 15 Minuten nach dem Schließen des Gehäuses in den Batteriesparmodus. Der Melder bleibt auch nach diesen 15 Minuten in Alarmbereitschaft, um zu erkennen. Nach der ersten Bewegungserkennung wird diese an die Zentrale übermittelt, und in den folgenden 5 Minuten ignoriert der Melder jede Bewegung. Nach diesen 5 Minuten beginnt der Melder automatisch wieder mit der Erkennung und meldet dies sofort an die Zentrale. DIE Zeit des Sparmodus kann auf 1 Minute verkürzt werden, indem Sie beim Aktivieren der Batterien den Sabotageschalter drücken und halten. Wenn Sie den Sabotageschalter nicht drücken, dauert der Sparmodus 5 Minuten.

5 Ersetzen der Batterien

Der Detektor informiert sich selbst über den Status der Batteriespannung. Wenn die Batteriespannung zu niedrig ist, wird eine Benachrichtigung an das Bedienfeld gesendet, um einen Benutzer oder Installateur zu alarmieren. Bei niedriger Batteriespannung leuchtet die LED des Detektors bei jeder Bewegung auf. Die Batterien müssen innerhalb von zwei Wochen im Servicemodus von einem zertifizierten Techniker ausgetauscht werden, wenn die Meldung "niedrige Batteriespannung" erscheint.
Nach dem Auswechseln der Batterien benötigt der Detektor 60 Sekunden, um sich zu stabilisieren. Nachdem die Batterien ersetzt wurden, leuchtet die LED des Melders bei Bewegung auf, um den Melder zu testen. Bringen Sie die Batterien zu den entsprechenden regulären Entsorgungsstellen und werfen Sie sie nicht in den Müll.

6 Entfernen des Melders aus dem System

Wenn ein Melder entfernt wird, wird dies vom System bemerkt und der Eigentümer und/oder der Kontrollraum werden darüber informiert. Bevor Sie einen Melder entfernen, müssen Sie ihn zunächst aus dem System ausprogrammieren.

7 Merkmale der Detektion

Die Standardlinse hat einen Erfassungsbereich von 120° über eine Entfernung von zwölf Metern. Der geschützte Bereich wird von drei Schichten (Strahlen) erfasst, wie in der Abbildung unten dargestellt.

Die Eigenschaften können mit optionalen Objektiven geändert werden.

Hinweis: Nada Toe Linse ersetzt wird, bitte testen Sie diese Linse geschickt, wenn nicht richtig installiert, wird diese Linse nicht die Erwartungen erfüllen.

8 Auxiliary Alarm Eingang

Der Melder verfügt über einen Eingangskontakt, der mit anderen Geräten verbunden werden kann, z.B. um das Öffnen einer Tür oder eines Fensters zu erkennen. Die maximale Kabellänge beträgt 3 m. Überbrücken Sie diesen Eingang, wenn er nicht benutzt wird.
